DDR DIY：如何用樹莓派打造自己的跳舞遊戲

經歷過上世紀90年代的人或許還記得遊戲廳裡風靡一時的跳舞遊戲。人們在迷你舞台上扭來扭去，試圖讓自己的腳步與螢幕上滾動的箭頭節奏同步。從遠處看，他們甚至像是在跳舞。

為了重溫這種體驗或第一次享受這種體驗（無需購買完整的遊戲或遊戲機），您可以使用樹莓派和微控制器來複製遊戲的功能。

統計數據

• 時間： 2-3小時
• 材料成本： 100-140美元
• 難度：中等

材料

• 樹莓派 4
• StepMania舞蹈軟體
• 經典賽道遊樂場
• Micro SD 卡（8GB 或更大）
• HDMI顯示器
• Micro-HDMI線纜
• USB-C 電源
• Adafruit I2S 三瓦揚聲器罩
• 2 個揚聲器（4-8 歐姆）
• GPIO 轉接卡或延長線
• Micro-USB 線
• 兩塊顏色對比鮮明的裝飾布料
• 線
• 導電線
• 壓接式環形連接器
• 四路接線端子
• 4 個（6 毫米長）2.5 毫米螺栓
• 4 個（2.5 毫米）螺母
• 指甲油或指甲油
• （可選）膠帶

工具

• USB（A型）鍵盤
• USB（A型）滑鼠
• 壓線鉗（或鉗子）
• 網路連線
• 電烙鐵和焊錫
• 縫紉針

指示

1.設定你的樹莓派。首先，你需要將鍵盤和滑鼠連接到樹莓派，並使用 Micro-HDMI 線將其連接到顯示器。將 Raspbian Buster 作業系統複製到 SD 卡上，確保使用包含桌面環境的 SD 卡——你需要它來運行 StepMania。將 SD 卡插入樹莓派，並連接 USB-C 電源。按照指示安裝作業系統並連接到你的 Wi-Fi 網路。

• 注意：項目完成後，您將無需滑鼠和鍵盤即可進行操作，因為它們的功能將由 Circuit Playground 和跳舞毯來實現。

2. 安裝 StepMania。點擊螢幕頂部的>_ 圖示啟動終端機會話。然後，輸入以下命令安裝軟體：

• 註： StepMania 已被 Matthias Rozensztok 移植到 Raspberry Pi 平台。

3. 重啟樹莓派。重新啟動後，StepMania 將自動啟動。

• 注意：有關使用替代音效卡、不同控制器的對應以及效能基準測試的建議，請參閱 StepMania for Raspberry Pi。

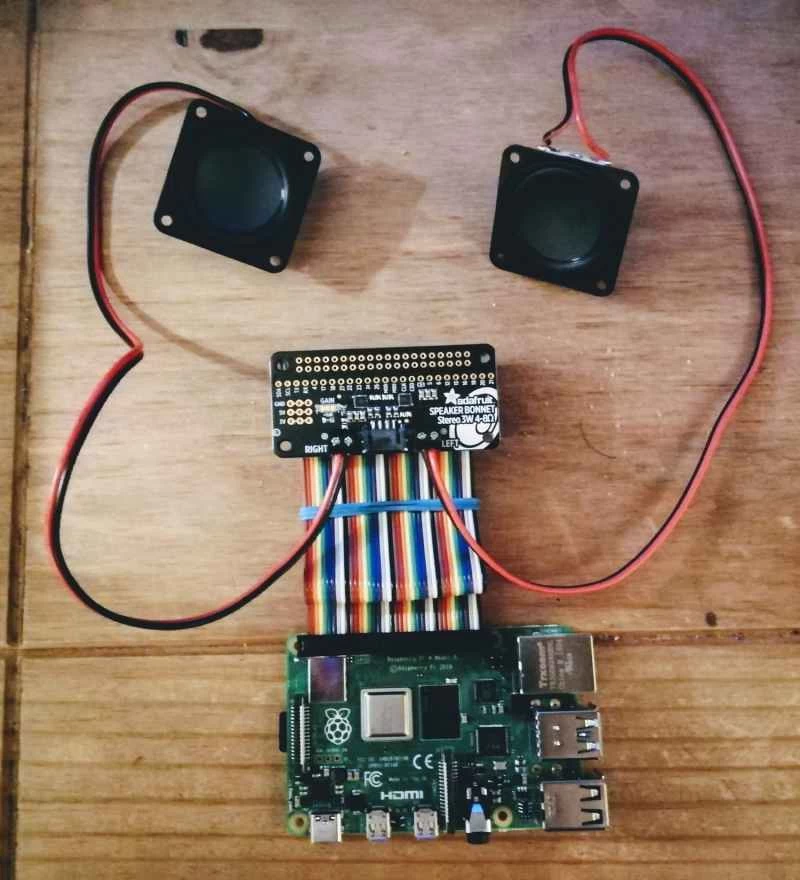

4. 提升音質。樹莓派的音質略顯不足，但可以透過外接設備來改善。 Adafruit 的揚聲器擴充板可以連接兩個小型揚聲器。將擴充板套件中包含的兩個螺絲連接器焊接到樹莓派上，然後將揚聲器線旋入連接器中。

• 注意：您可以購買預先焊接好的引擎蓋揚聲器。

5. 將擴充板和樹莓派分開。如果兩者之間沒有間隙，擴充板可能會接觸到樹莓派上的引腳，從而損壞其中一個或兩個硬體。為避免這種情況，請在兩者之間連接 GPIO 轉接卡或排線。

• 注意：使用連接線固定外殼可讓您選擇加裝散熱片。如果樹莓派過熱，運行速度會降低。如果發生這種情況，您可以購買小型黏貼式散熱片，將溫度保持在攝氏 80 度（176 華氏度）以下。

6. 安裝引擎蓋驅動程式。使用以下命令：

7. 確保聲音從引擎蓋發出。安裝 StepMania 後，樹莓派預設會使用 USB 音效卡輸出聲音。若要移除此設置，讓聲音從揚聲器發出，請執行以下命令：

8. 重啟樹莓派以使聲音正常運作。

9.安裝 Arduino 軟體。使用>_ 圖示啟動終端機會話，並使用以下命令安裝軟體：

• 注意： Circuit Playground 開發板有兩種版本。本專案使用的是價格較低的「經典款」開發板，但也與較新的「Express」開發板相容。經典款開發板使用 C 語言編程，並可透過 Arduino 整合開發環境 (IDE) 進行編碼。

10. 安裝 Adafruit Circuit Playground 庫。啟動 Arduino IDE，選擇「工具」>「管理庫」 。在庫管理員中，搜尋 Circuit Playground 並進行安裝。

11. 載入舞蹈控制器軟體。此控制器軟體使用 C 語言編寫。迪斯可燈光由板載多色 LED 提供，舞墊觸點則使用板載觸控感應器。請使用終端會話下載程式碼，步驟如下：

然後，使用 Micro-USB 線將 Circuit Playground 連接到樹莓派。在 Arduino IDE 中開啟DanceController.ino文件，然後點擊 IDE 左上角附近的向右箭頭，將編譯後的程式碼上傳到 Circuit Playground。

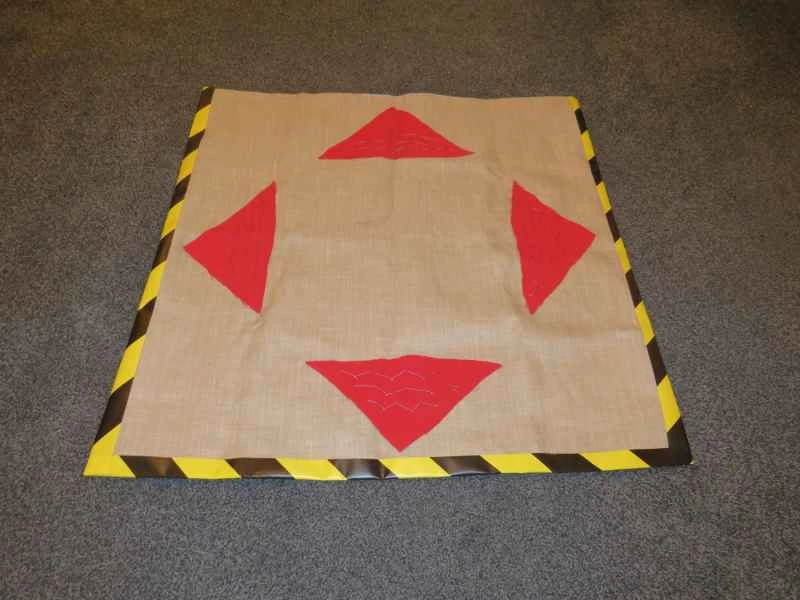

12. 製作舞墊。因為你會經常踩在上面，所以最好使用一塊結實耐用的方形布料，例如裝飾布或牛仔布。三角形圖案選擇與布料顏色形成對比的顏色。用針線將三角形縫製到位。

• 注意：如果您願意，可以在墊子的三邊貼上黑黃相間的“警示膠帶”，但不要貼面向屏幕的那一邊，以免妨礙任何電線。貼膠帶並沒有什麼實際的功能性好處，只是讓墊子看起來更美觀。

13. 使用導電線，在三角形圖案上縫製大針腳。目的是確保舞者每走一步都能接觸到導電線。我們採用了一種鉤針縫法——一種人字形針法，可以用少量針腳覆蓋大面積區域。將這些導電線的末端穿到墊子的邊緣。

14. 將導電線連接到 Circuit Playground。使用焊接片或壓接式環形連接器，將其旋入接線端子，並將導電線繫在環形連接器上。塗抹清漆或指甲油以提供絕緣並防止線結鬆脫。您可以在電纜的另一端使用相同的焊接片或壓接式連接器，並使用 2.5 毫米螺栓將它們連接到 Circuit Playground 的焊盤上。

• 注意：代碼配置為腳位 0為上，接腳 1為下，接腳 2為右，接腳 3為左。請確保將正確的焊盤連接到正確的引腳。

15. 開始遊戲。將樹莓派連接到合適的顯示器，並透過 USB 連接擴充板和 Circuit Playground。打開樹莓派，如果一切正常，它應該會直接啟動 StepMania 遊戲。

• 注意：您可能需要調整設置，才能使遊戲全螢幕顯示。使用上下箭頭鍵瀏覽選單；使用 Circuit Playground 上的左鍵進行選擇，並右鍵退出。
