今年情人節，別再送那些俗套的玫瑰和巧克力了，試試更特別的愛情信物。將心率監測器和LED燈結合起來，就能隨著每一次心跳閃爍出愛的符號。
心臟收縮泵血時，電流會沿著心臟傳導。胸部兩側各有一個電極，可以接收這些電脈衝。 （第三個電極——通常放置在右腿上——可以提高測量精度。）心率監測器通常會將這些數據傳輸到螢幕上，以類似心電圖的方式顯示訊號。但您也可以選擇將資料傳輸到心形 LED 顯示屏，該顯示器會隨著每一次心跳而閃爍。
統計數據
時間：30分鐘
費用：45美元
難度：2/5

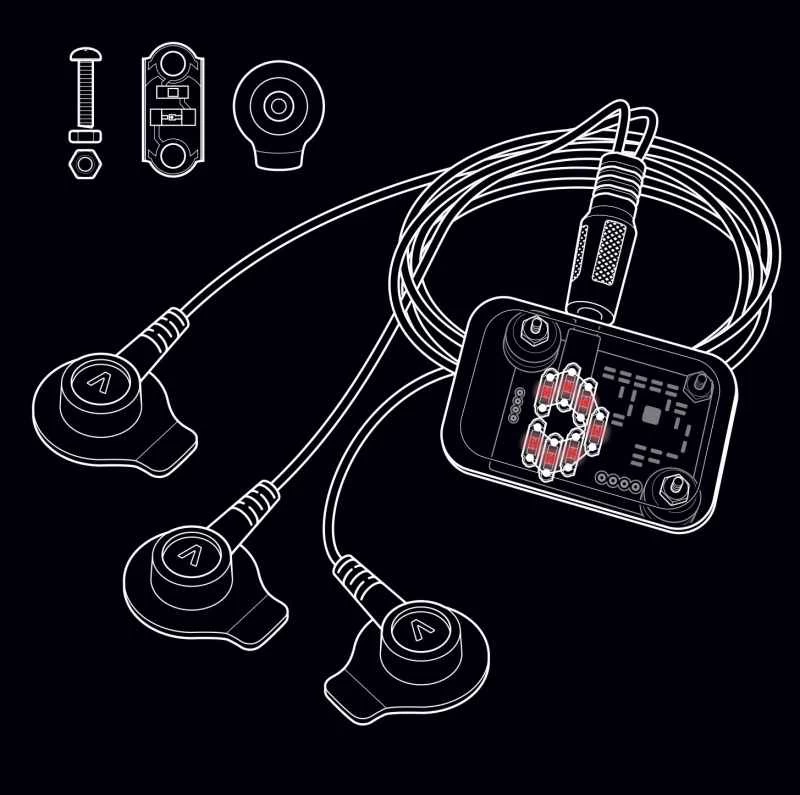

材料
- 一塊硬質透明塑膠邊角料，尺寸為 11/8 英寸 x 13/8 英寸
- AD8232 單導聯心率監測器
- 7 個紅色 LilyPad LED 迷你燈
- 膠水
- 3½吋4-40機螺絲和螺母
- 7 ¼ 吋圓形墊片
- LilyPad連結電池座
- 3個感光墊
- 帶有電極的傳感器電纜
- CR2032連結電池
- 透明襪子或長襪
- 安全別針
工具
- 鑽頭
- 烙鐵
- 螺絲起子
指示
將透明塑膠片覆蓋在心率監測器上，在監測器上四個孔中的三個位置做標記，並在這些標記處鑽出直徑 1/8 英吋的小孔。然後用少量膠水將七個 LED 微型燈珠以心形排列在透明塑膠片上。心率監測器的 LED 燈珠應位於中心位置。

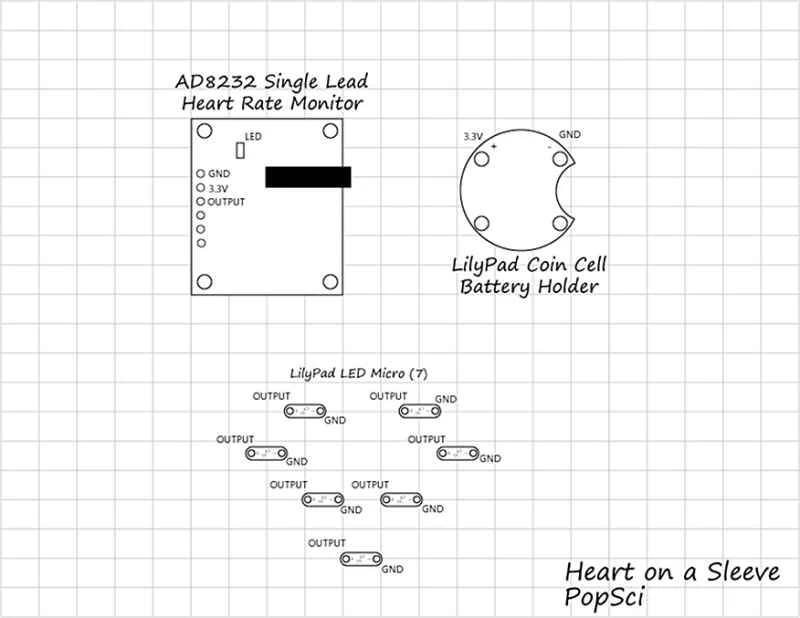

將一條導線穿過所有 LilyPad LED 微控制器的正極接腳，並將其連接到顯示器的輸出焊盤。將另一根導線穿過所有負極引腳，並將其連接到顯示器的接地焊盤。請參考下圖進行接線。
用三顆螺絲將透明塑膠片固定在顯示器上。在每個螺絲周圍套上三個墊片，以防止塑膠片直接接觸心率監測器。
使用心率監測器背面的三個螺絲之一，將 LilyPad 紐扣電池座固定到監測器上，並在電池座和監測器之間插入一個墊片。然後將一根導線從紐扣電池座的正極焊接到監測器的 3.3V 焊盤，另一根導線從電池座的負極焊接到 GND 焊盤。
將感測器墊卡到每個電纜電極上。然後將黑色電極貼在右側胸肌上，藍色電極貼在左側胸肌上，紅色電極貼在右大腿上部，腰線下方。
將電池裝入電池座。 LED 燈應該會隨著你的脈搏閃爍。將組件塞進襪子裡，然後綁在袖子上。
警告：本項目不適用於醫療用途。如果您出現心跳異常，請立即就醫！
本文最初發表於 2015 年 2 月的《大眾科學》雜誌，標題為「將愛戴在袖子上」。
