下次需要計算幾個數字時，別急著拿出計算器。不妨找幾個可變電阻器（也叫電位器），把它們連接成一個類比數學電路。只需旋轉電位器的旋鈕，然後用數位萬用電表測量產生的電壓或電阻值，就能進行簡單的乘法和加法運算，而無需任何微處理器。
材料：
- 數位萬用電錶
- 三個1千歐姆線性電位器
- 10K歐姆線性電位器
- LM7810穩壓器
- 0.33µF 電解電容器
- 0.1µF 電解電容器
- 單刀單擲 (SPST) 開/關撥動開關
- 四個 25/32 英吋 x 15/32 英吋的旋鈕
- 紅色接線柱
- 黑色接線柱
- 香蕉插頭電纜
- 兩顆9伏電池
- 兩個9伏電池座
- 5.5吋×8.66吋項目盒
- 一卷22號連接線
工具：
- 鋼絲鉗
- 烙鐵
- 螺絲起子
- 電鑽
- 5/16吋鑽頭
指示：

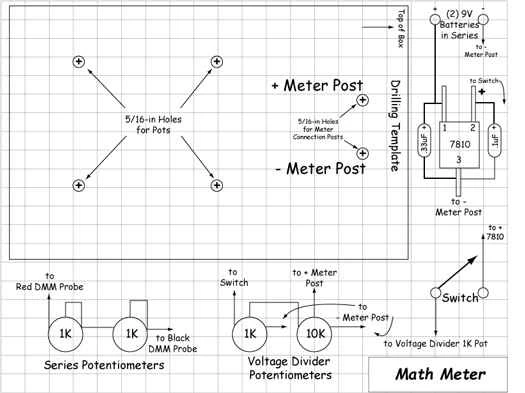

- 按照我們的原理圖，使用 7810 穩壓器建造一個 10 伏特電源。
- 將兩個 9 伏特電池座串聯起來，方法是將一個電池座的黑線焊接到另一個電池座的紅線上。
- 為電位器和接線柱鑽孔；您可以參考我們原理圖上的鑽孔範本。
- 將連接好的電池座上剩餘的紅色導線焊接到開關上的紅色（+）接線柱上。
- 將剩餘的黑線焊接到開關上的黑色（-）接線柱上。
- 將兩個 1K 歐姆線性電位器串聯焊接，即可構成一個電路，幫助你進行簡單的加法運算。
- 將一個 1K 歐姆線性電位器和一個 10K 歐姆線性電位器焊接在一起，作為分壓器，構成一個倍壓電路。
- 依照電路圖將電源連接到分壓電位器。使用接線柱將黑色（-）線和紅色（+）線連接在一起。
- 將串聯電位器和分壓電位器分別連接到萬用電錶的對應輸入端。用於乘法的分壓電位器透過接線柱和香蕉插頭連接到萬用電表。用於加法的串聯電位器焊接在萬用電錶的兩個探針上。準備探針時，剪斷探針，並將剩餘的導線分別焊接到串聯電位器的一端。
- 將電位器和電源放入項目盒內。
- 將旋鈕固定到電位器的每個軸上。

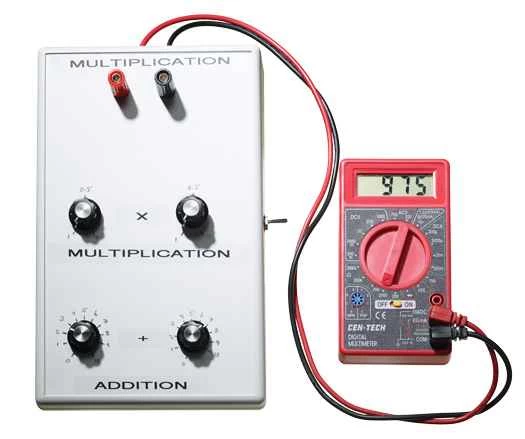

- 先以順時針方向標記每個加法電路旋鈕的調整範圍，從 1 到 10。然後，以順時針方向標記乘法電路旋鈕的調整範圍，從 1 到 0。 （請參考上圖。）
- 將萬用電錶的歐姆檔調至 2000 歐姆進行加法運算，並使用串聯電位器的旋鈕計算總和。對於乘法運算，使用萬用電表的電壓檔（設定為 20 直流伏）測量分壓電位器的旋鈕的乘積。
手術：
萬用電表有兩種模式。歐姆表顯示串聯電位器的總和，電壓表顯示分壓電位器的總和。
添加：
將萬用電表設定為加法運算模式：將紅色探針線連接到萬用電表的 VΩmA (+) 輸入端，黑色探針線連接到 COM (-) 輸入端。開啟萬用電表，並將選擇旋鈕調至歐姆表功能，量程設定為 2000 歐姆。旋轉加法電位器上的每個旋鈕，觀察萬用電表顯示器上的讀數。
乘法：
將萬用電表設定為乘法模式：將紅色香蕉插頭線連接到萬用電表的 VΩmA (+) 輸入端，黑色香蕉插頭線連接到 COM (-) 輸入端。將每根線的另一端插入對應顏色的接線柱。開啟萬用電表，將選擇旋鈕撥到電壓表功能檔位，並將量程設定為 20 伏特。打開單刀單擲 (SPST) 開關。 （注意：此開關會向分壓電位器提供 10 伏特直流電。）旋轉每個乘法電位器，並在萬用電表顯示器上查看乘積。
筆記：
模擬計算器的乘法功能有兩個值得注意的特點：
乘積均為小數。這是因為電位器起到分壓器的作用。例如，第一個電位器將參考電壓（即 10 伏特直流）除以 2，相當於將參考電壓乘以 0.5。同樣，第二個電位器將第一個乘積乘以 0.5。因此，如果將每個電位器都置於中間位置，萬用電表將顯示乘積為 2.50，即 ((10 * 0.5) * 0.5) = 2.50。
模擬計算器乘法功能的第二個特徵是存在一個明顯的計算誤差。你能發現嗎？隨著兩顆 9 伏特電池電量的下降，計算結果會低於預期。例如，當兩個電位器都設定為 1 時，萬用電表的預期讀數應該是 10 伏特。然而，隨著電池老化，即使兩個電位器都設定為 1，萬用電表也可能顯示 9.55 伏特。因此，我們的計算結果應該是：((9.55 * 0.5) * 0.5) = 2.39。
本文原刊於 2014 年 8 月的《大眾科學》雜誌。
